一、產品簡介
該機主要用于壓制薄板等材料的標準試樣，由主機、液壓缸、液壓源和相應工裝模具組成，主機受力框架采用整體鋼板加工而成，剛性好，結構簡單，操作方便。液壓源采用三相電機驅動高壓油泵，安全閥限制最高壓力，由手動換向閥實現油路換向，即活塞桿的向下壓剪運動和向上復位移動等動作，當手動換向閥在常態即不操作時閥芯處于中間位置，活塞停止移動。液壓油的壓力由耐震壓力表指示。如更換模具或其他附具，還可作為一般壓力機使用，拓展更多的使用功能。
二、特點：
1、該儀器能夠滿足GB/T228-2010《金屬材料室溫拉伸試驗方法》等標準中規定的制樣要求，設備能夠根據模具將試樣一次壓制成型自動停止，試樣落在下平臺上，試樣表面平整無劃痕，周邊無毛刺；
2、試樣模具有足夠好的強韌性，壓制過程中能承受300KN的壓力而不損壞，模具采用優質合金材料，不易磨損，使用壽命高；
3、試樣模具能方便更換，每次更新時間小于10分鐘（附帶試樣加工圖紙）；
4、設備能夠由一人獨立操作完成，操作過程一鍵完成，一次制樣時間小于2分鐘；
三、技術參數
1.最大壓力負荷：300KN；
2.有效壓縮空間：260mm；
3.加工試樣厚度：3.0mm；
4.活塞直徑：ф140mm；
5.活塞最大行程：100mm；
6.電源：380V 2.0KW
7.模具規格：3.0mm一套；

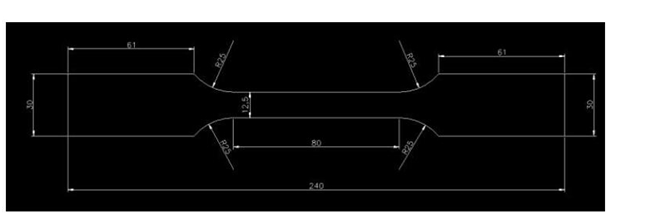

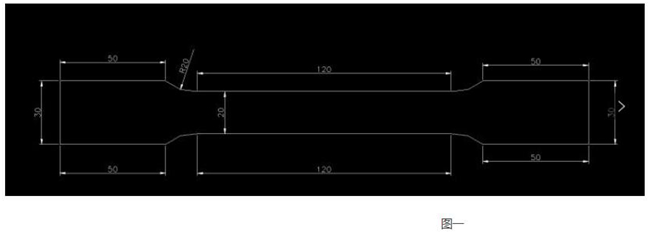

8.按客戶要求提供啞鈴形試樣模具或(見圖一、圖二)
圖二
1）安全
操作安全保護：本機在設計上采用安全操作模式，確保操作人員的人身安全；
系統安全保護:液壓系統設有安全閥進行壓力保護,電器系統有安全限位保護,以防模具被損壞;
2）方便
送樣——按“剪切”——落料結束——按“松開”——手動取樣；
3）設備應可靠接地；
四、操作規程：
1、根據需要，選擇合適尺寸的模具。
2、把選好的模具放在工作臺與上橫梁之間，先用螺栓把模具與上橫梁固定好，再用壓板將模具的下座鎖定在工作臺上。
3、接上交流380V電源，打開設備后蓋門檢查油泵電機是否按順時針?lè)较蜣D(zhuǎn)動（必須是順時針?lè)较蜣D(zhuǎn)動）。
4、接好電源后，看模具上料處間隙是否能夠放進料去，如不能放進料，按住“松開”按鈕，讓模具向下運動直到能放進料為止。
5、放好料后，按住“剪切”按鈕直到四立柱上限位頂?shù)缴蠙M梁時松手（此過程中，能聽到料被剪斷的聲音，聽到該聲音即可松開“剪切”按鈕）。
6、按“松開”按鈕直到料能取出為止。
